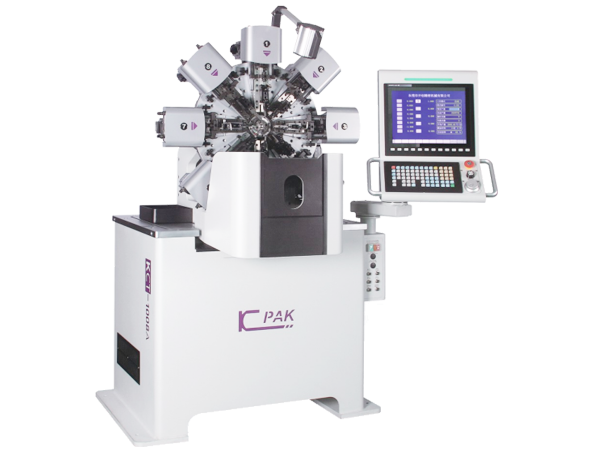

KCT-1008A数控十轴凸轮弹簧机

产品描述

本设备采用沉重稳定的机身设计,控制系统采用针对性开发的电脑数控系统使得更加稳定,直观的操作介面,显得更容易操控使用,

传动件经过特殊的设计与加工,使其更俱稳定性和耐用性,加上精密的传动轴承使其精密度更优秀,达到高效,稳定,精密,耐用效果,加上优质的售后服务,能更好的为您创造价值。

1:机台滑座采用菱形设计,机械联动的精密度更高,而且经久耐用,同时,菱形结构可调松紧滑座,可保十年内磨损间隙控制在0.005mm以内

2送线齿轮按4等级加工生产,滑座采用日本SLD钢制造(再经真空处理HRC59-62度后,再经超深冷负200度处理)确保长期作业精度,经久耐用。

3:芯棒采用:L=100mm长设计,适用于高精度产品的制造与生产,具有生产速度快,运行精度准,运转性能稳和作业噪音小等特点,此外建议:机台的刀具采用高精度工艺制造,比如台湾统联。

4:结合凸轮和无凸轮的构造的优点,将减少刀臂运行中的累积误差,采用偏心凸轮推动,接近零惯性,生产精度更高,运行速度更快。

5:采用台湾益图电脑控制系统,日本安川伺服电机,响应时间快,同步性能好。

6:采用10轴设计,刀臂8轴和转芯1轴采用750W安川电机总线伺服系统,送线1轴采用750W安川电机脉冲伺服系统,操控性能更加稳定。

7:机台底座上油路采用回收废油设计,同时又能更好的防止润滑油在通过油槽时发生溢出现象。

         8:为了方便使用回火炉,芯棒中心到机底设计高度1.24米高。


产品参数

机型ModelKCT-1008A
轴数Number Of Axes10
加工线径Wire Diameter0.1-0.8mm
加工送线速度Max. Wire Feed Speed90m/min
旋绕比Spring Index4
送线轮组数Feed Roller Group1
送线伺服电机Feed Servo Motor0.75kW
转芯伺服电机

Quill Servo Motor

0.75W
成形伺服电机Fomer Servo Motor0.85kW *8
卷曲伺服电机

Spinner Servo Motor

0.15kW
气压Air pressure0.2-0.4Pa
汽缸Air cylinder5
探针Probe5
电源

Power

3P/380V 50/60HZ
机器尺寸(**)Dimension (L*W*H)1100*660*1650mm
机器重量Weight900 KG
